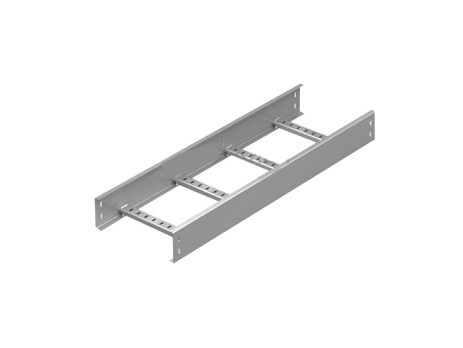

Este tipo de bandeja están diseñadas para brindar el mayor soporte y exigencia de carga de los cables, además de lograr disipar el calor entre los cables por medio de flujo de aire entre los palillos. Están fabricados por dos laterales horizontales, y palillos transversales, unidos mediante soldadura con alambre y gas inerte según el proceso MIG automatizado. Sus distintas formas y acabados permiten lograr seleccionar la bandeja ideal para cada necesidad de carga, y los distintos materiales y acabados, su resistencia al medio ambiente.
| EETT – ESPECIFICACIONES TÉCNICAS DEL PRODUCTO | |
|---|---|
| ANCHO | 400 MM |
| ALTURA | 100 MM |
| ESPESOR DE BANDEJA | 1.5 MM |
| LONGITUD DE BANDEJA | 2400 MM |
| ESPESOR DE LA TAPA | 1.5 MM |
| TIPO DE TAPA | TAPA PLANA |
| ANCHO DE TAPA | 400 MM |
| LONGITUD DE TAPA | 2400 MM |
| TIPO DE PESTAÑA | EN «CI» INTERNA |
| @ PELDAÑOS / OMEGAS | 2400 MM |
| DISEÑO DE PALILLOS | TIPO «C» |
| ESPESOR DE PALILLOS | 1.5 MM |
| PROCESO DE SOLDADURA | GMAW – MIG |
| CERTIFICACIÓN AWS | ER 70S-6 |
| MATERIAL | ASTM A526 JISS G 3302 A 653 – 95 |
| ACABADO DE MATERIAL | GALVANIZADO DE ORIGEN |
| NORMA DE FABRICACIÓN | NORMA NEMA VE-1 |
| EMPALME O ECLISA | TIPO «L» |
| PERNOS POR PIEZA | 16 UNIDADES |
| MEDIDA DE PERNOS | 1/4″ x 3/4″ + A,PLANA 1/4″ + A, PRESIÓN 1/4″ + TUERCA 1/4″ |
| ACABADO PERNERIA | ZINCADO |
| MAQUINARIA DE PROCESOS | PUNZONADORA CNC. ROLLFORMER CNC, CIZALLA Y PLEGADORA CNC |
